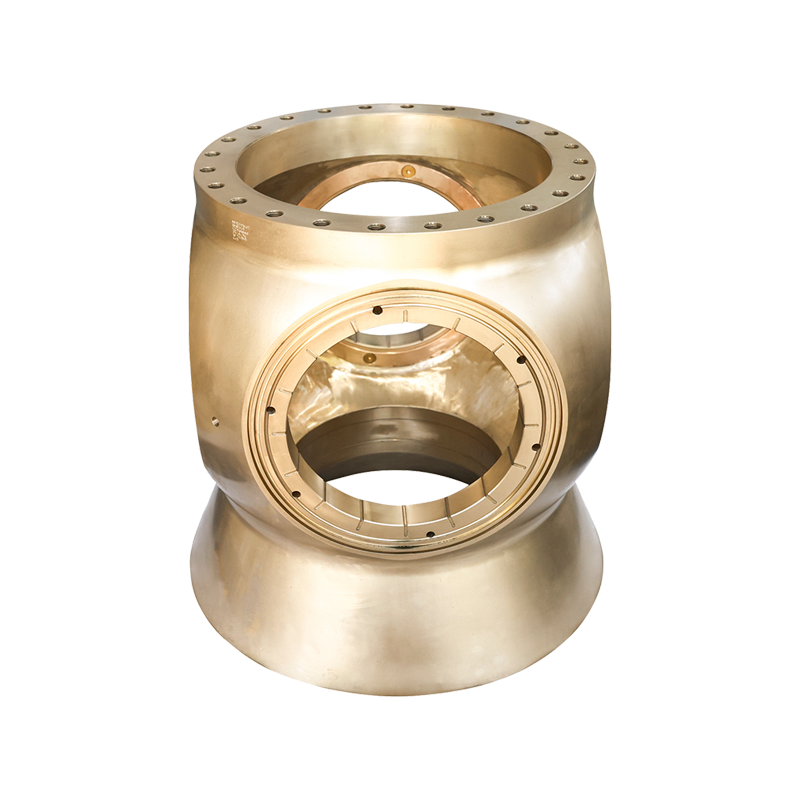

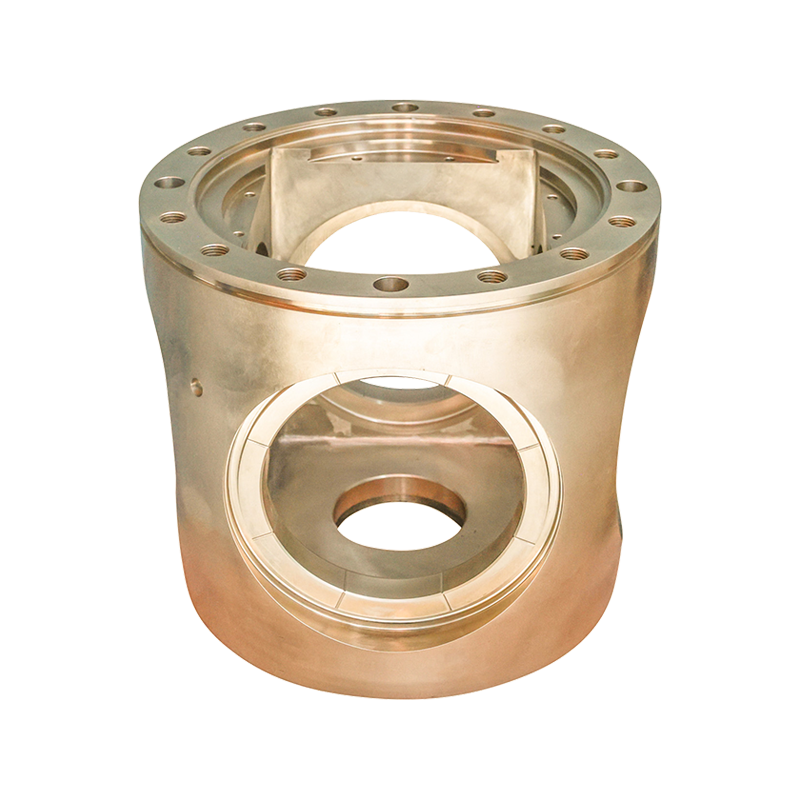

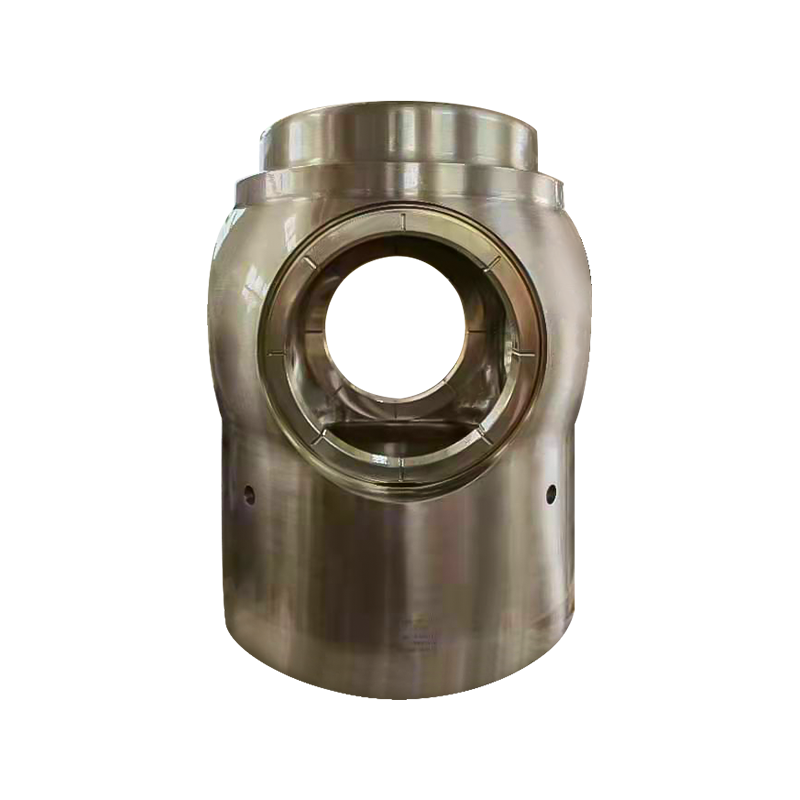

Tengeri CPP Hub

A szabályozható menetemelkedésű propeller rendszerben, CPP Hub a lapátokat és az erőátviteli rendszert összekötő kulcsfontosságú alkatrész, és ellátja a lapátok szögének beállítását, az erőátvitelt és a rendszer stabilitását. Tervezési pontossága és teljesítménye közvetlenül meghatározza a CPP-rendszer válaszsebességét, energiahatékonysági szintjét és működési megbízhatóságát, és az "idegközpont" a hajó meghajtórendszerében.

A CPP Hub összetett és kifinomult szerkezettel rendelkezik, és magában foglal egy távolságállító mechanizmust, tömítőrendszert és erőátviteli alkatrészeket, amelyek főként a következő részekből állnak:
Távolságállító mechanizmus: A mag alkatrész egy hidraulikus dugattyút, hajtórudat, excenter tengelyt és csúszkát tartalmaz. A dugattyú a hidraulikaolaj nyomásán keresztül mozog, és az excentertengelyt meghajtják, hogy a hajtórúdon keresztül forogjon, végül a penge a tengely körül forog, hogy beállítsa a menetemelkedést. Például a Zhenjiang Jinye Propeller Co., Ltd. nagy pontosságú megmunkálási összekötő mechanizmust használ CPP termékeiben annak biztosítására, hogy a lapátszög beállítási hibája ±0,1°-on belül legyen szabályozva.
Tömítési rendszer: A hosszú távú tengervízi környezet miatt több mechanikus tömítést (például vázas olajtömítéseket, O-gyűrűket) kell felszerelni az agy mindkét végén, hogy megakadályozzák a tengervíz beszivárgását a belső térbe és a hidraulikaolaj szennyeződését, miközben elkerülik a hidraulikaolaj szivárgását és a tengeri szennyezést.
Erőátviteli szerelvény: hüvelyt, csapágyat és reteszhornyos szerkezetet tartalmaz, amely a főgép nyomatékának a hajtótengelyről a fűrészlapra való átviteléért felelős, miközben viseli a fűrészlap forgásából származó radiális és axiális terhelést.

Munkafolyamat: Amikor a híd távolságbeállító parancsot ad ki, a hidraulikus szivattyúállomás nyomóolajat bocsát ki az agyban lévő olajhengerbe, megnyomva a dugattyút, hogy axiálisan mozogjon, és a lineáris mozgást a penge forgó mozgásává alakítja át a hajtórúd-mechanizmuson keresztül, ezáltal megváltoztatja a menetemelkedést. A dőlésszög beállítási tartománya általában -30° (fordítás) és 30° (irány) között van, lehetővé téve a tolóerő folyamatos és fokozatmentes változtatását.

Pontos távolságbeállítás, többféle munkakörülményekhez igazítva
A lapátszög közvetlen vezérlőelemeként a CPP Hub 0,5-2 másodperc alatt képes előre-hátra váltani a dőlésszöget anélkül, hogy a fő kormányzást megváltoztatná, ami jelentősen javítja a hajó irányítási rugalmasságát. Például vontatóhajó üzemben a Hub gyors távolságbeállítása azonnal elindul és megáll, és vízszintesen mozog, és pontosan illeszkedik a vontatott hajó testhelyzetbeállításához.
Hatékony erőátvitel és csökkenti az energiafogyasztást
A Hub erőátviteli hatásfokát 95% felett kell tartani, a belső csapágyak súrlódási tényezője és a tengelyrendszer koncentrikus kialakítása közvetlenül befolyásolja az energiaveszteséget. A Zhenjiang Jinye az agy belső szerkezetének optimalizálásával javítja az erőátviteli hatékonyságot (például görgőscsapágyak használata csúszócsapágyak helyett), ezzel segítve a hajókat az egységnyi kilométerenkénti üzemanyag-fogyasztás csökkentésében.

Tömítés és védelem a zord környezethez való alkalmazkodás érdekében
A tengeri környezetben előforduló sópermet, iszap és alacsony hőmérséklet erodálhatja a Hubot, ezért héja általában korrózióálló nikkel-alumínium bronzból vagy nagy szilárdságú öntöttvasból készül. A belső tömítőrendszernek 10 bar-nál nagyobb nyomáspróbákon kell átmennie a hosszú távú megbízható működés érdekében mélytengereken vagy erősen szennyezett vizeken.
Rendszerkompatibilis, integrált intelligens vezérlés
A modern CPP Hub összekapcsolható a hajó energiagazdálkodási rendszerével (PMS), és érzékelőkön keresztül valós időben figyelheti a lapátszöget, az olajnyomást és a hőmérsékletet, és automatikusan optimalizálja a hangmagasságot olyan adatok alapján, mint a sebesség és a terhelés. Például az utas- és roller-rulett vitorlázás során a rendszer automatikusan be tudja állítani a magasságot az útvonal lejtésének megfelelően, így a fogadó gép mindig a legjobb munkakörülmények között működik.

A CPP Hub kialakítását testre kell szabni a hajó működési forgatókönyvének megfelelően, hogy megfeleljen a különböző energiaszükségleteknek és környezeti terheléseknek:
Tengerészeti mérnöki hajók (például fúróplatform-ellátó hajók): gyakori és kis sebességű pontos helymeghatározást igényelnek. A Hub távolságbeállító mechanizmusának magas frekvenciájú finomhangolási képességekkel kell rendelkeznie. Általában szervo hidraulikus rendszerrel vannak felszerelve, hogy elérjék a 0,1°-os szintszög beállítását, hogy biztosítsák a hajó stabil helyzetét szélben és hullámokban.
Nagy kereskedelmi hajók (például konténerhajók és tartályhajók): Az energiahatékonyságra és a megbízhatóságra kell összpontosítani. A Hub nagy átmérőjű (részben 3-5 méterig), és nagy szilárdságú ötvözetekből készül, hogy ellenálljon a tízezer tonnás tolóerő alatti folyamatos terhelésnek, miközben csökkenti a vízáramlás ellenállását az áramvonalas héjon keresztül.

Speciális hajók (például jégtörők, tudományos kutatóhajók): Az olyan extrém körülmények között, mint az alacsony hőmérséklet és a jég becsapódása, a Hub tömítőrendszerének alacsony hőmérsékletnek ellenálló gumiból kell készülnie, a héj növeli a kopásálló bevonatot, és a távolságbeállító mechanizmus réskialakítása figyelembe veszi az alacsony hőmérsékletű zsugorodást, hogy elkerülje az alkatrészek beszorulását.
Belvízi hajók (például kompok és teherhajók): A sekély vízi utak, valamint a sok iszap és homok miatt a Hubokat iszapszűrővel kell felszerelni, és a csapágyak önkenésesek, hogy csökkentsék az iszap és homok kopása által okozott meghibásodásokat.
Példaként Zhenjiang Jinye gyakorlatát véve egy CPP Hub, amelyet egy sarki tudományos kutatóhajó szabott testre. A -40 ℃ alacsony hőmérsékletű tesztnek köszönhetően a tömítőrendszer ellenáll a jég által okozott pillanatnyi 15 MPa nyomásnak, kielégítve a szélsőséges környezeti igényeket.

A zöld hajózás és az intelligencia fejlesztésével a CPP Hub technológiai fejlődésének három fő iránya van:
Anyagi innováció
Új kompozit anyagokat (például szénszál-erősítésű gyantát) kezdtek el használni a Hub-héjazatokban, amelyek több mint 30%-kal csökkentik a tömeget a hagyományos fémanyagokhoz képest, és jobb a korrózióállóságuk is; a belső csapágyak kerámia bevonattal készülnek, és a súrlódási tényező 50%-kal csökken, így az élettartam több mint 20 000 órára nő.
Intelligens diagnosztika és előrejelzés karbantartás
Integráljon rezgésérzékelőket, hőmérséklet-érzékelőket és olajnyomás-érzékelőket, hogy valós időben elemezze a Hub működési állapotát élszámításokkal és előzetes figyelmeztetéssel a lehetséges hibákra. Például, ha a csapágyhőmérséklet rendellenes növekedését észleli, a rendszer automatikusan beállítja a hidraulikaolaj áramlását a hűtéshez, és karbantartási utasításokat küld a személyzetnek.

Integrált kialakítás
Integrált távolságbeállító mechanizmus hidraulikus szivattyúállomásokkal a csővezeték-csatlakozások és a szivárgási kockázatok csökkentése érdekében; ugyanakkor a 3D nyomtatási technológiát komplex belső szerkezetek gyártására használják, ami 40%-kal csökkenti a Hub alkatrészeinek számát és 50%-kal javítja az összeszerelés hatékonyságát.
Az olyan cégek, mint a Zhenjiang Jinye, terveket készítettek ezeken a területeken. A 2024-ben piacra dobott intelligens CPP Hub-ot összekapcsolták a hajó digitális ikerrendszerével, amely virtuális szimulációval tovább javíthatja a promóció hatékonyságát.

Az állítható dőlésszögű légcsavar „agyaként” a CPP Hub technológiai fejlesztése a hajó meghajtórendszereinek korszerűsítési folyamatán megy keresztül, a mechanikus vezérléstől az intelligens együttműködésig. Az olyan gyártók gyakorlatából ítélve, mint a Zhenjiang Jinye, a nagy pontosságú feldolgozás, a testreszabott tervezés és az intelligens integráció jelentik a CPP Hub versenyképességét. A jövőben a zöld hajók szabványainak javításával a nagy hatékonyságú, alacsony fogyasztású és intelligens diagnosztikai funkciókkal rendelkező CPP Hub lesz a fősodor, amely kulcsfontosságú támogatást nyújt a hajózási ágazat alacsony szén-dioxid-kibocsátású átalakulásához.
