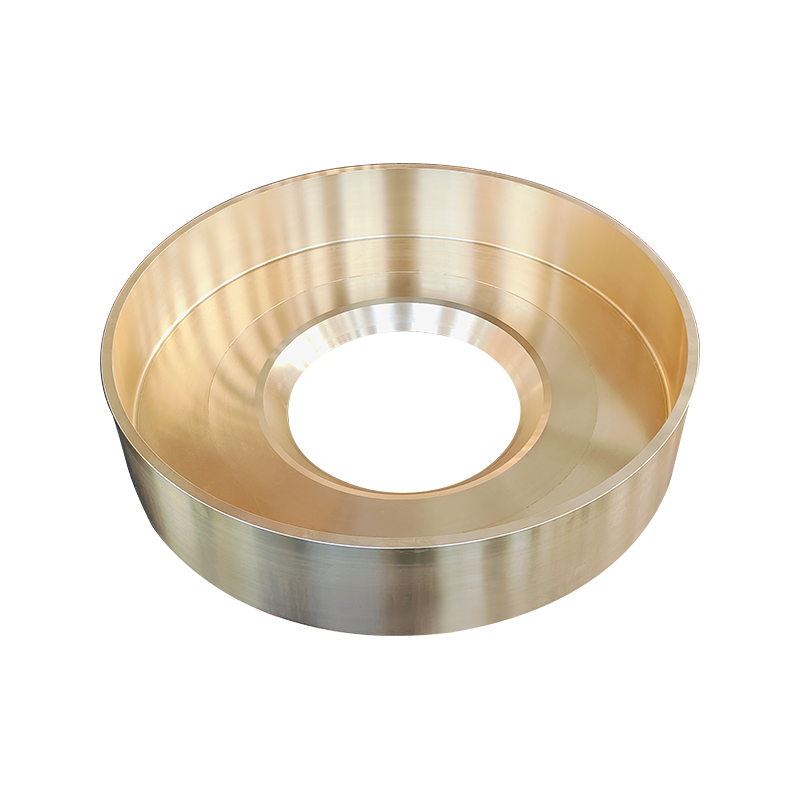

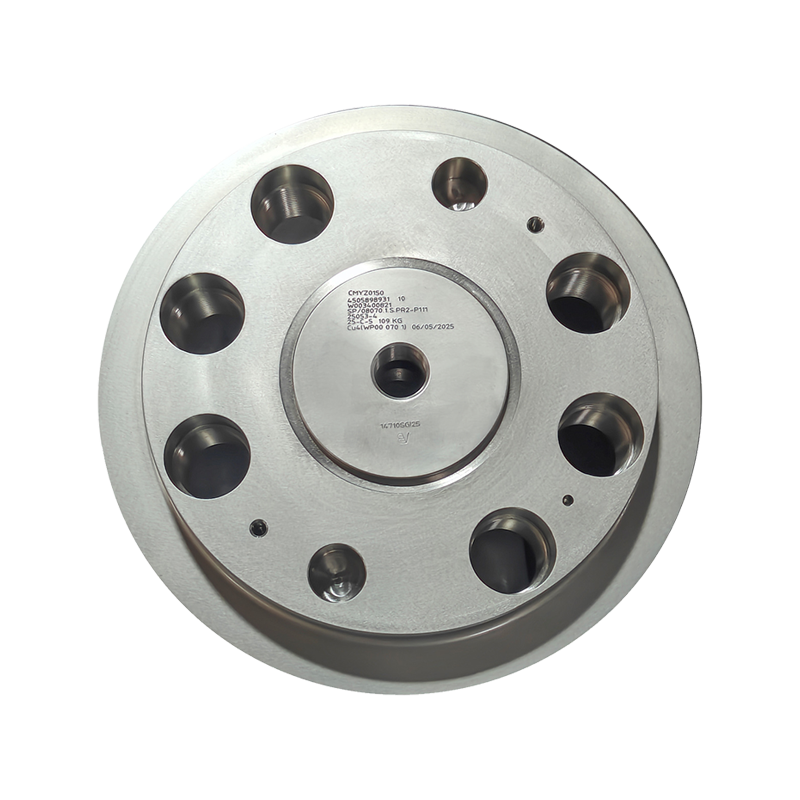

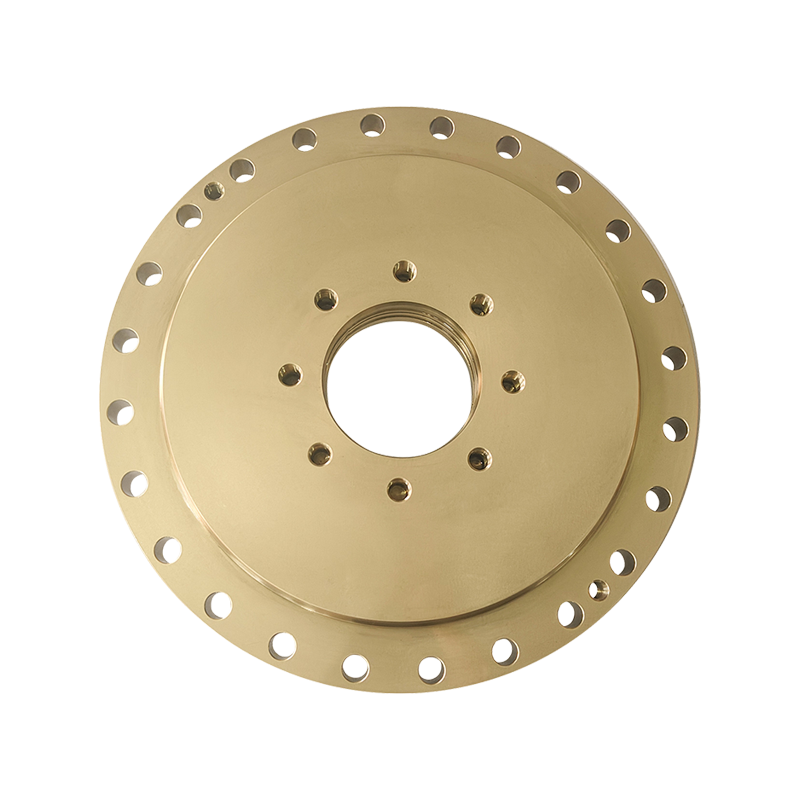

Propeller karima fedele

1. A propeller karima burkolatának felépítése és funkciói
A propeller karima (Propeller Flange) a propeller agyát és a sebességváltó tengelyét összekötő kulcselem. Merev kapcsolatot ér el a két átmenő csavar között, és egy "híd", amely az erőt a sebességváltó tengelyétől a propellerhez továbbítja. A karimaburkolat egy védőelem, amely ezt a csatlakozórészt fedi, és főként a következő részekből áll:
Fedőlemez test: általában öntöttvasból, öntött acélból vagy nagy szilárdságú ötvözött anyagból készül, a forma illeszkedik a karimához (többnyire kerek vagy négyzet), és van egy bizonyos vastagsága, hogy ellenálljon a külső hatásoknak.
Tömítő alkatrészek: A fedőlemez belső oldala felszerelhető gumi tömítőgyűrűkkel vagy tömítésekkel, hogy megakadályozzák a tengervíz, sár és törmelék bejutását a karimás csatlakozási résbe, és elkerüljék a csavarok rozsdásodását vagy a csatlakozás meglazulását.
Rögzített szerkezet: a karimához vagy a sebességváltó tengely házához csavarokkal vagy pattintással csatlakozik, hogy biztosítsa, hogy a fedőlemez ne essen le a hajó nagy sebességű navigációja vagy bonyolult tengeri viszonyok közben.
Alapvető funkciói két szempontra összpontosítanak: védelemre és védelemre:
Szennyezés és korrózió elleni védelem: Zárja le a karimás csatlakozások erózióját tengervízzel, sópermettel, planktonnal stb., akadályozza meg a csavarok rozsdásodását és a menet meghibásodását, és kerülje el az erőátviteli korrózió okozta megszakításokat.
Roncsolásgátló hatás: Amikor egy hajó vitorlázik vagy kiköt, blokkolja a vízben lebegő tárgyak (például fatömbök, kavics) közvetlen becsapódását vagy a karimán lévő dokkoló létesítmények becsapódását, védve az összekötő csavarokat és a karima síkját a sérülésektől.
Csökkentse a vízáramlási zavarokat: Egyes optimalizált karimaburkolatok áramvonalas szerkezetet vesznek fel, ami csökkentheti a víz áramlásának turbulenciáját a karimarészben, csökkentheti a vízállóságot, és közvetve javítja a meghajtás hatékonyságát.
Könnyű karbantartás: Egyes levehető karimás burkolatok kényelmes hozzáférést biztosítanak a karimás csatlakozás állapotának rendszeres ellenőrzéséhez (például csavarok feszessége, kopási feltételei), és az alapvető karbantartást a teljes légcsavar szétszerelése nélkül hajtják végre.

2. Tervezési különbségek a különböző forgatókönyvekben
A tervezés Propeller karima burkolat jelentős eltéréseket mutat a hajó típusától, a navigációs környezettől és a propeller specifikációitól függően:
Nagy kereskedelmi hajók (például konténerhajók és tartályhajók):
A karima nagy méretű (gyakran több mint 1 méter átmérőjű). A karima burkolatának nagy szilárdságú öntött acélból kell készülnie, hogy ellenálljon a mélytengeri nagy nyomás és az erős vízáramlás hatásának. A tömítőelemek többnyire olaj- és tengervíz-korrózióálló fluorelasztikus anyagokból készülnek, hogy ne öregedjenek el a hosszú távú hajózás során.
Belvízi hajók (például teherhajók, kompok):
A navigációs környezetben nagyon sok iszap és vízinövény található. A karimaburkolatot általában tekercselésgátló szerkezettel (például sima felületekkel, ferde élekkel) tervezték, hogy megakadályozzák, hogy a vízinövények beburkolják a karimát és az ellenállás növekedését okozzák. Ugyanakkor a fedőlemez alján kis vízelvezető lyukak nyithatók az iszaposodás elkerülése érdekében.
Speciális hajók (például jégtörők, hajómérnöki hajók):
Az olyan extrém körülmények között, mint a jég becsapódása és a bonyolult tengeri viszonyok, a karima burkolata vastagabb kialakítású lesz, és még megerősítő bordákat is tartalmaz. Az anyagot kiváló alacsony hőmérsékletű szívósságú ötvözetekké fejlesztették (például nikkelacél), így biztosítva, hogy alacsony hőmérsékleten ne legyen rideg, és erősebb legyen az ütésállósága.
Nagy sebességű hajók (például motorcsónakok, személyszállító hajók):
A folyadékmechanikára összpontosítva a karimaburkolatok többnyire áramvonalas bionikus kialakítást alkalmaznak (például a haltest íveit imitálva), hogy csökkentsék a vízáramlás ellenállását. Ugyanakkor a könnyű anyagok (például alumíniumötvözetek) alkalmazása csökkentheti a teljes tömeget és növelheti a sebességet.

3. Alkalmazkodás a hajógyártási szabványokhoz
A hajó energiarendszerének védőelemeként a Propeller Flang Cover gyártásának meg kell felelnie a Nemzetközi Tengerészeti Szervezet (IMO) és a különböző osztályozó társaságok (például CCS, ABS, BV, KR stb.) előírásainak. Az alapvető szabványok a következők:
Anyagkorrózióállóság: Át kell mennie a sópermet teszten (általában több mint 500 órán keresztül szükséges látható rozsdásodás nélkül), hogy megbizonyosodjon arról, hogy élettartama nem kevesebb, mint 5 év tengeri környezetben.
Szerkezeti szilárdság: El kell viselnie bizonyos ütési terhelést (például 10 kN pillanatnyi ütőerőt) deformáció vagy törés nélkül. A fedőlemez és a karima közötti csatlakozási szilárdságnak át kell mennie egy vibrációs teszten (a hajó navigációja közbeni folyamatos vibráció szimulációja).
Tömítési teljesítmény: Tartsa 0,5 MPa víznyomáson 30 percig szivárgás nélkül, hogy megakadályozza a tengervíz bejutását a karimás csatlakozásba.
A professzionális vállalkozások, mint például a Zhenjiang Jinye Propeller Co., Ltd., mint például a légcsavar tartóelemeinek gyártása során a karima fedelét, a légcsavart és a karimát egy integrált rendszerként tervezik, hogy biztosítsák a méretpontosságot (például a fedőlemez és a karima közötti hézagot 0,5 mm-en belül szabályozzák), és átadják a hajó teljes teljesítményű tanúsítványát az osztályozási társaságnak.

4. Karbantartási és cserepontok
Annak érdekében, hogy a propeller karima burkolata továbbra is hatékonyan működjön, a következő pontokra kell ügyelni a napi karbantartás során:
Rendszeres ellenőrzés: 3-6 havonta (vagy a hajó karbantartási ciklusának megfelelően) ellenőrizze, hogy a fedőlemez rögzítőcsavarjai meglazultak-e, és hogy a tömítések elöregedtek-e vagy sérültek-e. Ha a gumigyűrű megkeményedett vagy megrepedt, időben ki kell cserélni.
Tisztítás és rozsdamentesítés: Távolítsa el a fedőlemez felületére tapadt tengeri élőlényeket és iszapot, csiszolja le a rozsdát a fedőlemez testén, és vigyen fel rozsdagátló festéket az élettartam meghosszabbítása érdekében.
Alkalmazhatóság ellenőrzése: A karimaburkolat cseréjekor ügyelni kell arra, hogy az új fedőlemez mérete és anyaga megegyezzen az eredeti karimával, hogy elkerülhető legyen a tömítés meghibásodása vagy a méreteltérés miatti megnövekedett vízáramlási ellenállás.
